EXTRON

إكسترون HDMI 201 AD

يعد جهاز الإرسال والاستقبال Extron HDMI 201 AD جهاز إرسال واستقبال مصمم على طراز الديكور، ويتيح نقل إشارات HDMI أو DVI عبر مسافات تتجاوز بشكل كبير قدرة كبلات HDMI أو DVI القياسية. بالإضافة إلى ذلك، يمكنه قبول ونقل الصوت الاستريو وإشارات RS-232 أو الأشعة تحت الحمراء. يعمل جهاز الإرسال والاستقبال HDMI 201 AD معًا باستخدام كبلين CATx أو Extron STP201 محميين واقتصاديين وسهلي التكامل لإرسال إشارات HDMI أو DVI-D أحادية الرابط لمسافة تزيد عن 200 قدم (60 مترًا) لأجهزة التلفزيون عالي الدقة وXGA بدقة 1024x768.

يوفر HDMI 201 AD وسيلة مثالية واقتصادية لتوسيع الفيديو الرقمي والصوت متعدد القنوات وإشارات التحكم من الأجهزة المجهزة بمنفذ HDMI أو DVI. يتيح HDMI 201 AD المتوافق مع HDCP نقل إشارات HDTV لمسافات طويلة باستخدام HDCP لحماية البث التلفزيوني الرقمي من النسخ وإخراج الفيديو الرقمي عالي الدقة من موالفات DTV وأجهزة تسجيل الفيديو الرقمي ومشغلات أقراص Blu-ray. يتوافق HDMI 201 AD تمامًا مع إشارات DVI عند استخدامه مع المحولات المناسبة من Extron.

تسهل العديد من الميزات عملية التكامل المريحة والمبسطة للنظام؛ يدعم HDMI 201 AD نقل إشارات الصوت الاستريو المتوازنة أو غير المتوازنة عند تركيب كابل صوت منفصل بين المرسل والمستقبل. يمكن أيضًا نقل إشارات RS-232 أو الأشعة تحت الحمراء من نظام التحكم عبر نفس الكابلات مثل إشارات HDMI، مما يوفر التحكم عن بعد في جهاز العرض أو الشاشة المسطحة. يوفر مؤشر LED وسيلة سريعة للتحقق من وجود الطاقة والإشارة. بالإضافة إلى ذلك، يمكن تشغيل جهاز الإرسال أو المستقبل عن بُعد عبر هذا الكابل، بحيث تكون الطاقة الخارجية ضرورية لجهاز واحد فقط.

يمكن استخدام HDMI 201 AD مع كابلات CATx المحمية لتمديد إشارات 1920x1200 وHDTV 1080p/60 حتى 100 قدم (30 مترًا). ومع ذلك، عند استخدامه مع كابل Extron STP201 Shielded Digital Twisted Pair، يمكن تمديد هذه الإشارات حتى 150 قدمًا (45 مترًا). تم تصميم كابلات Extron STP201 خصيصًا لأداء نقل إشارة رقمية متفوق، وتتميز بتصميم S/FTP مع أزواج موصلات ملفوفة بشكل فردي ودرع مضفر بشكل عام لمنع الضوضاء وتقليل التداخل.

سمات

  • ينقل إشارات HDMI والتحكم عبر كابلات CATx — توفر كابلات UTP/STP القياسية حلاً اقتصاديًا للكابل وسهل التركيب.

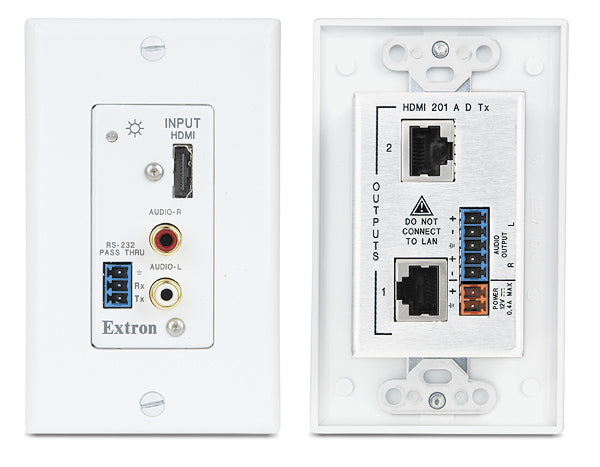

  • المدخلات: موصل HDMI، وموصل لولبي أسير، وموصلان RCA - HDMI 201 AD Tx

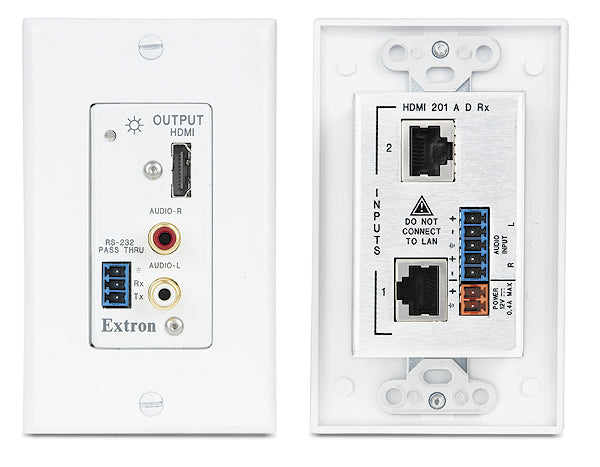

  • المخرجات: موصل HDMI، وموصل لولبي أسير، وموصلان RCA - HDMI 201 AD Rx
  • يرسل إشارات 720p و1080i وXGA (1024x768) على مسافة تزيد عن 200 قدم (60 مترًا)، وإشارات 1080p/60 و1920x1200 على مسافة تزيد عن 100 قدم (30 مترًا) باستخدام كابل CATx المحمي - يسمح كابل Extron STP201 الرقمي المحمي المزدوج بإرسال إشارات 1080p/60 و1920x1200 بنسبة 50% أبعد من كابل CATx المحمي.
  • توصي شركة Extron بشدة باستخدام كابلات زوجية مجدولة محمية بشكل فردي للحصول على الأداء الأمثل.
  • متوافق مع HDCP.
  • يدعم نقل EDID وHDCP — يتم تخزين قنوات DDC مؤقتًا بشكل نشط، مما يسمح بمرور معلومات EDID وHDCP بين المصدر والشاشة.
  • توسيع نطاق الفيديو والصوت المدمج وإشارات التحكم — يعمل HDMI 201 AD على توسيع نطاق الفيديو الرقمي والصوت متعدد القنوات وإشارات التحكم من الأجهزة المجهزة بمنفذ HDMI.
  • ينقل إشارات صوتية استريو إضافية — يمكن لجهاز HDMI 201 AD إرسال إشارات صوتية استريو متوازنة أو غير متوازنة غير مدمجة في إشارة HDMI عبر كابل صوت منفصل.
  • المرور ثنائي الاتجاه RS-232/IR — يمكن إرسال إشارات التحكم ثنائية الاتجاه RS-232 أو الأشعة تحت الحمراء إلى جانب إشارة الفيديو، بحيث يمكن التحكم في العرض عن بعد دون الحاجة إلى كابلات إضافية.
  • التشغيل عن بعد لجهاز الإرسال أو جهاز الاستقبال — هناك حاجة إلى مصدر طاقة واحد فقط لتشغيل كلا الجهازين.
  • مؤشر LED لوجود الإشارة والطاقة.
  • يدعم إشارات DVI بشكل كامل عند استخدامه مع محولات Extron DVI-HDMI الاختيارية — يدعم نقل إشارات فيديو DVI ذات الرابط الفردي.
  • متوافق مع جميع موديلات HDMI 201 وDVI 201 وMTP/HDMI UR وMTP/HDMI UTAD — يتيح المزج والمطابقة بين أجهزة الإرسال والاستقبال المكتبية والحائطية لتلبية متطلبات التطبيق.
  • يتم تركيبه في لوحة حائط على شكل ديكور مرفقة — يمكن تركيب جهاز الإرسال والاستقبال HDMI 201 AD باستخدام صندوق كهربائي أحادي المجموعة أو Extron MR 100 Mud Ring، الجزء رقم 70-519-12.
  • يتضمن أقواس ربط كابل LockIt® HDMI.
  • مزود طاقة خارجي عالمي عالي الموثوقية وكفء في استخدام الطاقة متضمن مع طرازات Tx ومجموعات Tx/Rx، قطعة الاستبدال رقم 70-775-01 — يوفر توافقًا عالميًا للطاقة، مع موثوقية عالية مثبتة واستهلاك منخفض للطاقة لتقليل تكاليف التشغيل.

ملاحظة: لا تستوعب أجهزة الإرسال والاستقبال HDMI 201 القياسية إشارات صوتية استريو تناظرية منفصلة. لا يتوافق HDMI 201 AD مع كبل الزوج المجدول Extron Skew-Free™.

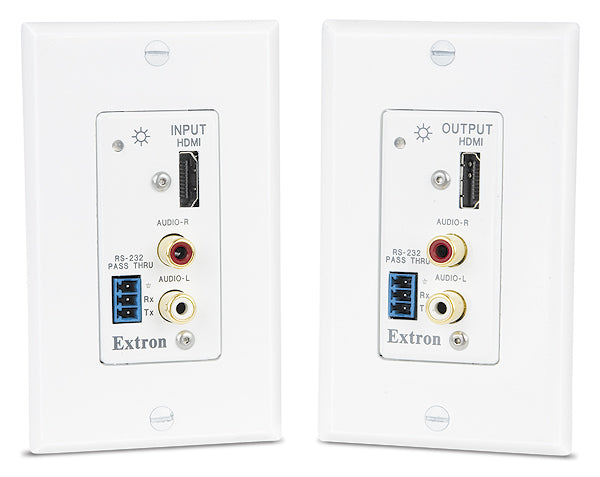

HDMI 201 AD إرسال/استقبال

ملاحظة: يتكون هذا المنتج من جهاز إرسال (HDMI 201 AD Tx) وجهاز استقبال (HDMI 201 AD Rx) مع كابلات زوجية مجدولة تربط بين جهاز الإرسال وجهاز الاستقبال.

ملاحظة: يلزم استخدام كابلات أو محولات HDMI إلى DVI-D مناسبة لإدخال/إخراج إشارة DVI.

فيديو

  • الحد الأقصى لمعدل البيانات: 4.95 جيجابت في الثانية (1.65 جيجابت في الثانية لكل لون)
  • الحد الأقصى لساعة البكسل: 165 ميجا هرتز
  • نطاق الدقة: حتى 1920x1200 أو 1080 بكسل بمعدل 60 هرتز
  • التنسيقات: فيديو رقمي RGB وYCbCr
  • المعايير: DVI 1.0، HDMI

مدخل الفيديو — وحدات الإرسال

  • رقم/نوع الإشارة: 1 رابط HDMI واحد (أو DVI-D*)
  • الموصلات: 1 موصل HDMI من النوع A

الربط بين المرسل والمستقبل

  • الموصلات: 2 موصل RJ-45 أنثوي لكل وحدة لكابلين يربطان بين جهاز الإرسال وجهاز الاستقبال
  • معايير الإنهاء: TIA/EIA T568A أو T568B
  • مسافة نقل الإشارة:
    • 1920×1200 أو 1080 بكسل بمعدل 60 هرتز:
      • كابل Extron STP201: يصل طوله إلى 150 قدمًا (45 مترًا)
      • CAT 5/5e/6 STP: حتى 125 قدمًا (38 مترًا)
      • CAT 5/5e/6 UTP: حتى 100 قدم (30 مترًا)
    • 720 بكسل/1080i أو 1024 × 768 بمعدل 60 هرتز:
      • CAT 5/5e/6 UTP أو STP أو Extron STP201: 200' (60 مترًا)

ملاحظة: تختلف مسافة الإرسال بشكل كبير حسب دقة الإشارة ونوع الكبل وبطاقة الرسومات والشاشة المستخدمة في النظام. يوفر كبل الزوج المجدول المحمي حماية إضافية من التداخل الخارجي ويزيد من مسافة إرسال الإشارة الإجمالية. توصي شركة Extron بشدة باستخدام كبل الزوج المجدول المحمي للحصول على الأداء الأمثل.

إخراج الفيديو — وحدات الاستقبال

  • رقم/نوع الإشارة: 1 رابط HDMI واحد (أو DVI-D*)
  • الموصلات: 1 موصل HDMI من النوع A

صوتي

  • المكسب: خرج غير متوازن: 0 ديسيبل؛ خرج متوازن: +6 ديسيبل
  • استجابة التردد: 20 هرتز إلى 20 كيلو هرتز، ±0.06 ديسيبل
  • THD + الضوضاء: 0.18% عند 1 كيلوهرتز عند المستوى الاسمي
  • S/N: >76 ديسيبل عند الحد الأقصى للإخراج (غير مرجح)
  • فصل القناة الاستريو: >63 ديسيبل عند 1 كيلوهرتز

مدخل الصوت — وحدات الإرسال

  • الرقم: 2 صوت ستيريو (RCA)
  • الموصلات: 2 موصل RCA أنثوي (يسار ويمين)

مخرج الصوت — وحدات الاستقبال

  • الرقم: 2 صوت ستيريو (RCA)
  • الموصلات: 2 موصل RCA أنثوي (يسار ويمين)

يتحكم

  • اتصالات التحكم: 1 موصل لولبي أسير ثلاثي السنون
  • الحد الأقصى لمعدل البيانات: 115.2 كيلوبت في الثانية
  • البروتوكول: RS-232 أو IR

قوة

  • طاقة الإدخال: 100 فولت تيار متردد إلى 240 فولت تيار متردد، 50/60 هرتز، 15 واط
  • استهلاك الطاقة: 12 واط
  • مصدر الطاقة: مصدر طاقة عالمي خارجي

بيئي

  • درجة حرارة التشغيل: من +32 درجة فهرنهايت إلى +122 درجة فهرنهايت (من 0 درجة مئوية إلى +50 درجة مئوية)
  • درجة حرارة التخزين: من -4 درجة فهرنهايت إلى +158 درجة فهرنهايت (من -20 درجة مئوية إلى +70 درجة مئوية)
  • الرطوبة: 5% إلى 90%، غير متكثفة

الامتثال التنظيمي

  • CE، UL، CUL، RoHS

الخصائص الجسدية

  • نوع العلبة: معدن
  • أبعاد العلبة:
    • الأبعاد: 4.8 بوصة (12.2 سم) عرض × 2.4 بوصة (6.1 سم) عمق × 1.1 بوصة (2.8 سم) ارتفاع
    • Rx: 4.8 بوصة (12.2 سم) عرض × 2.4 بوصة (6.1 سم) عمق × 1.1 بوصة (2.8 سم) ارتفاع
  • وزن المنتج:
    • Tx: 0.5 رطل (0.23 كجم)
    • الوصفة الطبية: 0.5 رطل (0.23 كجم)

ملحوظة: جميع القيم اسمية وقد تختلف حسب ظروف التشغيل.
